Round cable double shielded from 68-pin VHDCI plug to 68-pin VHDCI plug, length: approx. 1.2m, colour: grey, cables twisted in pairs. 2 pieces of VHDCI cable are required per card.

PCI-Express-Digital-I/O-Karte mit 16 isolierten Digital-Eingängen, 16 isolierten Digital-Ausgängen mit Leistungstreibern, 16 bidirektionalen TTL-Digital-I/Os Ideal für die Automatisierungstechnik Die 16 optoisolierten Eingänge sind mit Überspannungsschutz-Dioden ausgestattet, die vor Eingangsspannungen > 45 V schützen. Alle Eingänge können auf Bitmuster-Änderung oder Bitmuster-Gleichheit überwacht werden und als Interrupt-Ereignis ausgewertet werden. Die 16 optoisolierten Ausgänge können je Kanal bis zu 0,7 A treiben. Insgesamt können die Ausgänge bis zu 11,2 A treiben. Die Ausgänge entsprechen IEC 61131 zur Ansteuerung speicherprogrammierbarer Steuerungen (SPS). Die Ausgangstreiber sind mit einem thermischen Überlastschutz, Strombegrenzung, Kurzschluss-Schutz und einer Unterspannungsüberwachung ausgestattet. 16 optoisolierte Digital-Eingänge (2 x 8 bit) Eingangs-Highpegel: 2,5..32 V Überspannungsschutz für Spannungen >45 V Isolierte Eingangsports mit Möglichkeit zur Interrupt-Generierung bei Bit-Änderung oder Bit-Gleichheit 16 optoisolierte Digital-Ausgänge (2 x 8 bit) Ausgangs-Highpegel: 10,5..45 V, für speicherprogrammierbare Steuerungen (SPS) gemäß IEC 61131 Ausgangsstrom: max. 0,7 A je Kanal mit Strombegrenzung, Kanäle können parallel geschaltet werden Ein-/Ausgabe im Streaming-Modus bis 1 kHz möglich (abhängig von Betriebssystem und Computer) Externe Stromversorgung von typ. 24 V für isolierte Ausgänge muss zur Verfügung gestellt werden Isolationsspannung 1000 VACeff. 16 bidirektionale TTL-Digital-I/Os (2 x 8 bit) über Adapterkabel mit Zusatz-Slotblech nutzbar (im Lieferumfang)Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab)

CompactPCI Multi-I/O board, 16 bit A/D section up to 500 kHz with 16 differential analog inputs (±20V), 32 bidirectional TTL digital I/Os (level switchable: 3.3V/5V), 1 counter (type: 8254) with TTL I/O level The analog input channels of the ADQ-210 series are sampled sequentially at max. 500 kHz according to the channel list, i.e. when all channels are sampled, the maximum sampling rate per channel is: 500 kHz / 16 channels = 31.25 kHz. Bandwidth and input impedance vary depending on the model. With an input voltage range of ±50 V, the ADQ-215 model is ideal for automotive applications.     16 differential analog inputs     500 kHz 16 bit A/D converter     Input voltage ranges ±20V     Programmable channel list: 16 entries     A/D values-FIFO: 8192 values     Trigger: software, timer, ext. digital trigger (rising / falling edge)     Two bidirectional 8 bit digital I/O ports usable via adapter cable with additional slot bracket (included)     Voltage level of the digital I/Os switchable between 3.3 V and 5 V via software (TTL compatible)     3 x 16 bit counter (type: 8254), 6 modes programmable     External square wave signal for counter: max. 10 MHz Software support     Driver for Windows 10/8.1/8/7 (32/64 bit)     Programming support (SDK) with examples for C++, C#, Visual Basic, Delphi/Pascal and Python included     ALLDAQ Manager - utility software provides central access to ALLDAQ driver system parameters and help files     Virtual Instruments (VIs) for LabVIEW™     MATLAB® interface with examples and help file Do you need a calibration certificate? We work together with independent DAkkS-accredited test laboratories. Talk to us! Translated with www.DeepL.com/Translator (free version)

Industrie-Digital-I/O-Karte für PCI-Express mit 32 isolierten Digital-Eingängen mit Filter, 32 isolierten Digital-Ausgängen mit Leistungstreiber, 8 TTL-Digital-I/Os 32 isolierte Digital-Eingänge (4 x 8 bit) Eingänge mit Schmitt-Trigger-Charakteristik gemäß IEC 61131-2 (Typ 1), max. Eingangsspg.: 35 V Eingänge mit Interrupt-Funktion und Status-LEDs Digitaler Filter je Eingangsport programmierbar 32 isolierte Digital-Ausgänge (4 x 8 bit) Ausgangsstrom: max. 0,6 A je Kanal mit Strombegrenzung, Kanäle können parallel geschaltet werden Umfassender Überlastschutz mit Möglichkeit zur Interrupt-Generierung und Error-LED on-Board Timergesteuerte Ein-/Ausgabe möglich (Streaming-Geschwindigkeit abhängig von Betriebssystem und Computer) Externe Versorgung für isolierte Ausgänge (11..35 V) Isolationsspannung 500 VACeff. 8 bidirektionale TTL-Digital-I/Os (1 x 8 bit) über Adapterkabel mit Zusatz-Slotblech nutzbar (inkl.) Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab)

Industrie-Digital-I/O-Karte für PXIe mit 32 isolierten Digital-Eingängen mit Filter, 32 isolierten Digital-Ausgängen mit Leistungstreiber, 8 TTL-Digital-I/Os 32 isolierte Digital-Eingänge (4 x 8 bit) Eingänge mit Schmitt-Trigger-Charakteristik gemäß IEC 61131-2 (Typ 1), max. Eingangsspg.: 35 V Eingänge mit Interrupt-Funktion und Status-LEDs Digitaler Filter je Eingangsport programmierbar 32 isolierte Digital-Ausgänge (4 x 8 bit) Ausgangsstrom: max. 0,6 A je Kanal mit Strombegrenzung, Kanäle können parallel geschaltet werden Umfassender Überlastschutz mit Möglichkeit zur Interrupt-Generierung und Error-LED on-Board Timergesteuerte Ein-/Ausgabe möglich (Streaming-Geschwindigkeit abhängig von Betriebssystem und Computer) Externe Versorgung für isolierte Ausgänge (11..35 V) Isolationsspannung 500 VACeff. 8 bidirektionale TTL-Digital-I/Os (1 x 8 bit) über Adapterkabel mit Zusatz-Slotblech nutzbar (inkl.) Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab)

Ideal for high-speed data logging and audio analysis The ADQ-255 DAQ board has 8 potential-free voltage inputs. It is equipped with individual 16bit A/D converters per channel, which can record synchronously with up to 250kS/s. In addition, an 8-bit digital I/O port and 2 isolated trigger inputs are available. Typical applications are high speed data logging and audio analysis. Analog data acquisition card with CompactPCI interface 8 potential-free, fully differential voltage inputs insulation voltage: 700 V (channel to channel / channel to PC) 16 bit A/D converter per channel for synchronous sampling up to 250 kS/s Input voltage range: ±10,24 V Digital I/O port (8 bit) via HDMI connector 2 isolated digital trigger input for A/D part &“monitoring of the digital inputs for bit &“change with interrupt generation Optionally suitable connection cable with MMCX plug to BNC plug or MMCX plug to MMCX plug Optional Special terminal block for ADQ-250 series Comprehensive software support included (see "Software"-Tab) The boards are available with a wide range of voltage inputs on demand. As with all our boards we can adjust them to your individual needs. Need an official calibration certificate? We cooperate with independent DAkkS-accredited testing laboratories. Contact our experts!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit PXIexpress-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 250 kS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250E-Serie verfügen über 8 potentialfreie Spannungseingänge mit einem erweiterten Eingangsspannungsbereich von ±10,24 V. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit CompactPCI-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 250 kS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Software-Unterstützung Treiber für Windows Vista (SP2)/7/8 (32/64 bit) Linux auf Anfrage Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic und Pascal inklusive ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien Virtual Instruments (VIs) für LabVIEW™ MATLAB®-Schnittstelle mit Beispielen und Hilfedatei Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Sprechen Sie mit uns! ADQ-256 Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. CompactPCI- oder PCI-Express x1 PC-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 2 MS/s Eingangsspannungsbereich: ±102,4 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal for high-speed data logging and audio analysis The ADQ-256 DAQ board has 8 potential-free voltage inputs. It is equipped with individual 16bit A/D converters per channel, which can record synchronously with up to 2MS/s. In addition, an 8-bit digital I/O port and 2 isolated trigger inputs are available. Typical applications are high speed data logging and audio analysis. Analog data acquisition card with CompactPCI interface 8 potential-free, fully differential voltage inputs insulation voltage: 700 V (channel to channel / channel to PC) 16 bit A/D converters per channel for synchronous sampling up to 2 MS/s Input voltage range: ±10,24 V Digital I/O port (8 bit) via HDMI connector 2 isolated digital trigger input for A/D part &“monitoring of the digital inputs for bit &“change with interrupt generation Optionally suitable connection cable with MMCX plug to BNC plug or MMCX plug to MMCX plug Optional terminal block for ADQ-250 series Comprehensive software support included (see "Software"-Tab) The boards are available with a wide range of voltage inputs on demand. As with all our boards we can adjust them to your individual needs. Need an official calibration certificate? We cooperate with independent DAkkS-accredited testing laboratories. Contact our experts!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit PXIexpress-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 250 kS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge mit einem erweiterten Eingangsspannungsbereich von ±10,24 V. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit PXI-PC-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 2 MS/s Eingangsspannungsbereich: ±102,4 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal for high-speed data logging and audio analysis The ADQ-258 DAQ board has 8 potential-free voltage inputs. It is equipped with individual 16bit A/D converters per channel, which can record synchronously with up to 2MS/s. In addition, an 8-bit digital I/O port and 2 isolated trigger inputs are available. Typical applications are high speed data logging and audio analysis. Analog data acquisition card with CompactPCI interface 8 potential-free, fully differential voltage inputs insulation voltage: 700 V (channel to channel / channel to PC) 18 bit A/D converter per channel for synchronous sampling up to 1.6 MS/s Input voltage range: ±10,24 V Digital I/O port (8 bit) via HDMI connector 2 isolated digital trigger input for A/D part &“monitoring of the digital inputs for bit &“change with interrupt generation Optionally suitable connection cable with MMCX plug to BNC plug or MMCX plug to MMCX plug Optional terminal block for ADQ-250 series Comprehensive software support included (see "Software"-Tab) The boards are available with a wide range of voltage inputs on demand. As with all our boards we can adjust them to your individual needs. Need an official calibration certificate? We cooperate with independent DAkkS-accredited testing laboratories. Contact our experts!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit PXIexpress-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 250 kS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge mit einem erweiterten Eingangsspannungsbereich von ±10,24 V. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit CompactPCI-PC-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 18 bit A/D-Wandler je Kanal für synchrone Abtastung bis 1,6 MS/s Eingangsspannungsbereich: ±102,4 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit PXIexpress-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 250 kS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Ideal für Highspeed-Datenlogging und Audio-Analyse Die PC-Messkarten der ADQ-250-Serie verfügen über 8 potentialfreie Spannungseingänge. Je nach Modell sind die Karten mit 16 oder 18 Bit A/D-Wandler je Kanal bestückt, die synchron mit bis zu 2 MS/s erfassen können. Zusätzlich stehen ein 8 bit Digital-I/O-Port und 2 isolierte Triggereingänge zur Verfügung. Typische Anwendungsbereiche sind Highspeed-Datenlogger und Audioanalyse. Analog-Datenerfassungskarte mit PXIexpress-Interface 8 potentialfreie, volldifferentielle Spannungseingänge Isolationsspannung: 700 V (Kanal zu Kanal / Kanal zu PC) 16 bit A/D-Wandler je Kanal für synchrone Abtastung bis 250 kS/s Eingangsspannungsbereich: ±10,24 V Digital-I/O-Port (8 bit) via HDMI-Steckverbinder 2 isolierte Digital-Triggereingänge für A/D-Teil Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Optional geeignete Anschlusskabel mit MMCX-Stecker auf BNC-Stecker oder MMCX-Stecker auf MMCX-Stecker Optional Spezial-Anschlussblock für ADQ-250-Serie Umfangreiche Software-Unterstützung inklusive (siehe "Software"-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!

Relaisboard für die HUT-Schiene. Relais-Aufsteckboard (I2C-gesteuert) 16 Wechsler-Relais (SPDT, Typ C), max. 30VDC/5A 8 Wechsler-Relais (DPDT, Typ C), max. 30VDC/2A

Relay board for the HUT rail. Relay plug-in board (I2C-controlled) 16 changeover relays (SPDT, type C), max. 30VDC/5A 8 changeover relays (DPDT, type C), max. 30VDC/2A

Relaisboard für die HUT-Schiene. Relais-Aufsteckboard (I2C-gesteuert) 16 Wechsler-Relais (SPDT, Typ C), max. 30VDC/5A 8 Wechsler-Relais (DPDT, Typ C), max. 30VDC/2A

Isolated multifunctional data acquisition card for universal use in industry and laboratories The ALLDAQ ADQ-344 is the top model in the ADQ-300 series with an isolated A/D, D/A and digital I/O section. The ADQ-344 is equipped with 32 differential 18 bit analogue inputs, four 16 bit analogue outputs, 8 isolated digital inputs, 8 isolated digital outputs, 16 TTL digital I/Os and special functions such as 32 bit counter, I2C bus, incremental encoder, frequency meter and PWM output. Multifunction data acquisition card with CompactPCI interface 32 isolated, differential voltage inputs Isolation voltage A/D section: 1500 VDC (60 s) 18 bit A/D converter per channel group with sampling rates between 200 kS/s and 800 kS/s* Input ranges: ±10,24 V, ±5,12 V, 0-10,24 V, 0-5,12 V 4 isolated voltage outputs (±10,24 V) 16 bit D/A converter per channel for output rates up to 500 MHz synchronous Isolation voltage D/A section: 1500 VDC (60 s) 8 isolated digital inputs (High: 11..35 V) 8 isolated digital outputs with power driver up to 600 mA per output 16 TTL DIOs (3.3 V or 5 V switchable), max. 20 mA per output Isolation voltage DIO part: 500 VAC Digital trigger input isolated: One ext. trigger input for every 8 analogue inputs (AI module) one ext. trigger input per analogue output Monitoring of the digital inputs for bit & change with interrupt generation Streaming mode for continuous input/output via DIO ports up to 10 kHz** Special functions via HDMI connector (in preparation): 1 x 32 bit counter up to 66 MHz (inputs: enable, ext. trigger, ext. clock, output: strobe) 1 x I2C bus up to 400 kHz (clock: SCL, data: SDA) 1 x incremental encoder (A input, B input, ext. reset input) 1 x frequency measurement input up to 10 MHz (Zähl input) 1 x PWM output, adjustable duty cycle (enable input, PWM output) Optional suitable connection cable (68-pin VHDCI or HDMI cable) Optional special connection block for ADQ-300 series Software support Driver for Windows 10/8.1/8/7 (32/64 bit) Programming support (SDK) with examples for C++, C#, Visual Basic, Delphi/Pascal and Python included ALLDAQ Manager - utility software provides centralised access to ALLDAQ driver system parameters and help files Virtual Instruments (VIs) for LabVIEW™ MATLAB® interface with examples and help file Do you need a calibration certificate? We work together with independent DAkkS-accredited testing laboratories. Talk to us! *Sampling rate depends on the number of actively used channels per channel group (AI module), one channel group consists of 8 channels (1 channel: 800 kS/s, 2 channels: 550 kS/s, 8 channels: 200 kS/s) **Depends on operating system and computer configuration.

Features • 32 differentielle 18 bit Spannungseingänge bis 800 kS/s • Eingangsbereiche: ±10,24 V, ±5,12 V, 0-10,24 V, 0-5,12 V (0-20 mA auf Anfrage) • Isolationsspannung A/D-Teil ADQ-34x: 1500 VDC (60 s) • 4 16 bit Spannungsausgänge (±10,24 V) bis 500 kS/s bei ADQ-344; 4 16 bit Spannungsausgange (±2,56 V) bis 500 kS/s bei ADQ-348 • Isolationsspannung D/A-Teil ADQ-34x: 1500 VDC (60 s) • 16 TTL-DIOs (3,3 V/5 V), max. 20 mA je Ausgang • 8 isolierte Digital-Eingänge (High: 15..35 V) • 8 isolierte Digital-Ausgänge bis 600 mA/Ausgang • Isolationsspannung DIO-Teil ADQ-34x: 500 VAC • Spezialfunktionen: 32 bit Zähler, I2C-Bus-Port, Inkrementalgeber-Port, Frequenzmessung für Rechtecksignale, PWM-Ausgabe für Rechtecksignale mit einstellbarem Tastgrad

Isolated PXI-Multi-I/O-DAQ-Board, 32 isolated differential voltage inputs, 18 bit A/D up to 800 kS/s, 4 isolated voltage outputs, 8 isolated digital inputs, 8 isolated digital outputs, 16 TTL-I/Os, GPIOs

Analog-Eingänge Anzahl 32 differentiell Auflösung 18 bit Abtastrate 200 kS/s bis 800 kS/s synchron (1 Kanal: 800 kS/s, 2 Kanäle: 550 kS/s, 8 Kanäle: 200 kS/s)* Eingangsbereiche ±10,24 V, ±5,12 V, 0..10,24 V, 0..5,12 V (0-20 mA auf Anfrage) Eingangsimpedanz 100 MΩ || 680 pF Gleichtaktunterdrückung typ. 128 dB zwischen benachbarten Kanälen Isolierung A/D-Teil 1500 VDC (60 s) gegenüber PC-Masse Analog-Ausgänge Anzahl 4 Kanäle Auflösung 16 bit Ausgaberate, Bereich 500 kS/s synchron, ± 2,56V 500 kS/s synchron, ±10,24 V Ausgangsstrom ±10 mA je Ausgang Isolierung D/A-Teil 1500 VDC (60 s) gegenüber PC-Masse Digital-Ein-/Ausgänge TTL-I/Os 16 TTL-DIOs (3,3 V oder 5 V umschaltbar) Ausgangsstrom TTL-I/Os 20 mA je TTL-Ausgang Isolierte Digitaleingänge 8 isolierte Digitaleingänge (High: 15..35 V) Isolierte Digitalausgänge 8 isolierte Digitalausgänge bis 600 mA je Ausgang Isolierung DI- & DO-Teil 500 VAC gegenüber PC-Masse Interrupt Möglichkeit zur Interrupt-Generierung bei Bit-Änderung von Eingangsports Streaming-Modus Streaming-Betrieb für kontinuierliche Ein-/Ausgabe an allen DIO-Ports bis etwa 10 kHz** Sonstiges Spezialfunktionen via HDMISteckverbinder 32 bit Zähler, I2C-Bus-Port, Inkrementalgeber-Port, Frequenzmessung für Rechtecksignale, PWM-Ausgabe für Rechtecksignale mit einstellbarem Tastgrad PC-Schnittstelle cPCI: 32 bit, 33 MHz CompactPCI Rev. 2.2 Externer Trigger je AI-Modul (8 Kanäle) ein ext. Triggereingang und je Analog-Ausgang ein ext. Triggereingang*** Ext. Versorgung 12 V (max. 2 A) und 5 V (max. 3 A) für Feldverdrahtung, via 3-pol. Phoenix-Klemme, kurzschlussfest Umgebung Temperatur Betrieb: 0..70 °C; Luftfeuchtigkeit Betrieb: 20%..55% (nicht kondensierend) Anschlüsse 2 x 68-pol. VHDCI-Buchse, HDMI-Steckverbinder, 3-pol. Phoenix-Klemme Abmessungen cPCI-Modelle: 3 HE hoch / 4 TE breit (ohne Slotblech und Stecker)

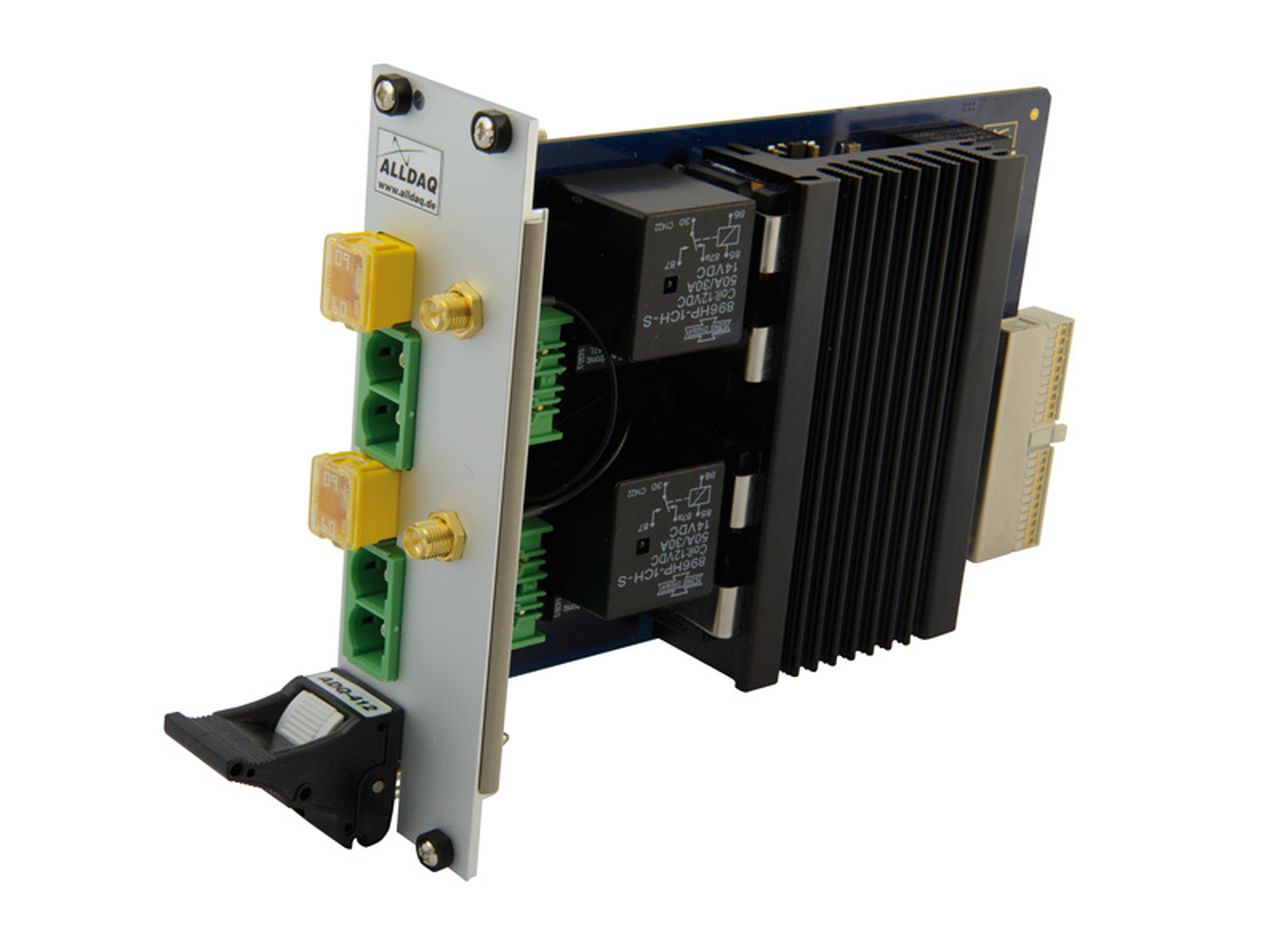

Dynamically measure up to 50A The ADQ-412 PXI(CompactPCI) card is used for PC-controlled current measurement up to 50 ° C. Two isolated analog channels are available with the current measuring ranges ± 25 ° and ± 50 °. The relay-controlled switching between the shunts is performed by the application without interruption of the circuit. A hardware comparator automatically switches to the 50A measuring range as soon as the 25mA range is exceeded by more than 12.5%. This protection mechanism works independently of the operating system and application software. A corresponding interrupt event is generated and can be evaluated by the application. Precise current measurement from a few µA to 50 A 2 differential current measuring channels with insulation Isolation voltage: 700VDC / VACeff. (Channel to channel and channel to PC ground) High bandwidth for current measurement: 20kHz (rectangle) Two 18bit A / D converters to 1.6MS/s sampling rate synchronous current measuring ranges: ± 25 & thinsp; & lt; / RTI & gt; & lt; RTI ID = 0.0 & gt; Interruption-free range switching Interrupt when the ± 25mA threshold is exceeded or undershot Short-term overload protection is assured Timer-controlled acquisition Start / stop trigger: software, ext. Digital trigger Two TTL triggers (RP-SMA jacks) Two adapters from the RP-SMA connector to the BNC connector included. Extensive software support included (see "Software" tab) Do you need a calibration certificate? We work with independent DAkkS-accredited auditors.Contact our experts !
