Die TBBCI1-CAL ist eine Kalibriervorrichtung für die TBBCI1 Serie von Bulk Current Injection Sonden.
Die Kalibrier Vorrichtung wird in Kombination mit einem Vector Network Analyzer oder Spectrum Analyzer mit Mitlaufgenerator verwendet, um die Übertragungsimpedanz oder Einfügungsdämpfung von BCI-Sonden zu messen.
Jede Tekbox HF-Stromüberwachungssonde wird zusammen mit einem entsprechenden Kalibrierungsblatt geliefert, das die Werte der Einfügungsdämpfung und der Übertragungsimpedanz in Abhängigkeit von der Frequenz enthält.
Kalibrierungs Vorrichtungen können für die regelmäßige Inspektion der Sonden oder für Gesundheitschecks verwendet werden, falls eine Sonde heruntergefallen ist und der Verdacht besteht, dass der Ferritkern beschädigt wurde.
Darüber hinaus werden Kalibrier Vorrichtungen für die Kalibrierung von Prüfaufbauten für leitungsgebundene Störfestigkeit verwendet. Ausführliche Informationen zur Verwendung von Kalibrier Vorrichtungen für diesen Zweck finden Sie in der Applikation Note Conducted Immunity Basics.
Der Applikationsbericht kann von der Tekbox-Website heruntergeladen werden.
Die TBCCP1-3K100 ist eine koaxiale HF-Stromüberwachungssonde, die die Tekbox-Produktpalette an kostengünstigen EMV-Vorverstärkern erweitert.
Die Sonde hat eine Bandbreite von 3 dB von 3 kHz bis 100 MHz und eine sehr flache Antwort von 9 kHz bis 30 MHz. Die Transimpedanz ist über den Frequenzbereich von 10 Hz bis 100 MHz charakterisiert. Der TBCCP1-3K100 ist in erster Linie für die Messung von HF-Strömen in Koaxialkabeln ausgelegt. Darüber hinaus kann es als Wandler für passive Schleifenantennen verwendet werden.
Die Sonde ist mit N-Steckern ausgestattet. Ein Aufsatz mit ™"-Gewinde ermöglicht die Anbindung an Standard-Stative.
SPEZIFIKATIONEN
Charakteristischer Frequenzbereich: 10 Hz bis 100 MHz
Übertragungsimpedanz: 5 dB Ohm
3 dB Bandbreite: 3 kHz bis 100 MHz, typ.
Anschlussart: N Female
Maximaler Primärstrom (RF): 12 A
Max. Kerntemperatur: 125 °C
Die TBCCP1-400K600 ist eine koaxiale HF-Stromüberwachungssonde, die die Tekbox-Produktpalette an kostengünstigen EMV-Vorverstärkern erweitert.
Die Sonde hat eine Bandbreite von 3 dB von 400 kHz bis 600 MHz und eine sehr flache Antwort von 1 MHz bis 200 MHz. Die Transimpedanz ist über den Frequenzbereich von 10 Hz bis 100 MHz charakterisiert. Der TBCCP1-400K600 ist in erster Linie für die Messung von HF-Strömen in Koaxialkabeln ausgelegt. Darüber hinaus kann er als Aufnehmer für passive Loop-Antennen verwendet werden. Die Sonde ist mit N-Anschlüssen ausgestattet. Ein Aufsatz mit ™"-Gewinde ermöglicht die Anbindung an Standard-Stative.
SPEZIFIKATIONEN
Charakteristischer Frequenzbereich: 10 Hz bis 600 MHz
Übertragungsimpedanz: 23 dB Ohm
3 dB Bandbreite: 400 kHz bis 600 MHz, typ.
Anschlussart: N female
Maximaler Primärstrom (RF): 12 A
Max. Kerntemperatur: 125 °C
TBL5032-3 50uH Leitungsimpedanzstabilisierungsnetz LISN - CISPR 16
Das TBL5032-3 ist ein Line Impedance Stabilization Network zur Messung leitungsgebundener Störungen im Bereich von 9 kHz bis 30 MHz nach dem Standard CISPR 16-1-2. Das Gerät ist für die Prüfung von 3-phasigen und einphasigen, AC-betriebenen Geräten mit Versorgungsspannungen bis maximal 450V/ 260V und 32A ausgelegt. Leitungsrauschen kann an jeder Phase und am Neutralleiter gemessen werden. Der TBL5032-3 verfügt über separate HF-Ausgänge für jede Phase und Neutral und kann daher mit dem TBLM1 gekoppelt werden, um die Emissionen in seinen Gleichtakt- und Differenzmodus-Komponenten zu teilen. Der TBL5032-3 hat keinen integrierten Hochpassfilter an den HF-Ausgängen, sondern kommt mit einem externen 9 kHz koaxialen Hochpass.
Die einphasige Prüflingsbuchse ist in länderspezifischen Varianten erhältlich.
SPEZIFIKATIONEN
Frequenzbereich: 9 kHz bis 30 MHz
Impedanz: 50 Ω (50 µH + 5 Ω)
Künstliche Hand: 220 pF + 511 Ω
Schaltbares PE: 50 Ω 50 µH
250µH Vorfilter
Separate HF-Ausgänge für jede Leitung und neutral
Induktivitäten mit Luftkern
Netzspannung: max. 540V/260V / 50 - 60 Hz, CAT
Max. Strom pro Leitung und neutral: je 32A @ 23°C
3-Phasen-DUT-Buchse: CEE/ IEC60309, 3L + N + PE, 32A, weiblich
Einphasige DUT Buchse: länderspezifisch
Stromanschluss: CEE/ IEC60309, 3L + N + PE, 32A, männlich
Messanschlüsse: 50 Ω BNC
Externer 9 kHz Hochpassfilter, N-Stecker / N-Buchse
Betriebstemperaturbereich: +5°C ... + 40°C; 5% bis 80% relative Luftfeuchtigkeit
TBSCP1-10M500 RF Oberflächenstrom Überwachung Sonde
Der TBSCP1-10M500 ist ein HF-Oberflächenstrom-Überwachungssensor, der die Tekbox-Produktpalette an kostengünstigen EMV-Vorverstärkern erweitert.
Die Sonde hat eine sehr flache Antwort von 10MHz bis 500 MHz und ist über den Frequenzbereich von 9 kHz bis 600 MHz charakterisiert. Der TBSCP1-10M500 ist für HF-Stromüberwachungsanwendungen, die HF-Ströme messen müssen, die auf Oberflächen wie PCB-Masseflächen oder Leiterbahnen fließen, Metallebenen oder -Drähte.
Die Grundfläche der HF-Stromüberwachungssonde beträgt 40 mm x 15 mm. Die Übertragungsimpedanz beträgt -5 dB Ohm mit einer typischen 3dB-Bandbreite von 10 MHz bis 500 MHz.
SPEZIFIKATIONEN
Charakteristischer Frequenzbereich: 30 kHz bis 600 MHz
Übertragungsimpedanz: -5 dB Ohm mit 3 dB Bandbreite von 10 MHz bis 500 MHz
Unterdrückung des orthogonalen Feldes: typ. > 15 dB bis 100 MHz
Grundfläche: 40 mm x 15 mm
Stecker Typ: SMA weiblich
Primärstrom (DC - 400 Hz): 150 A
Maximaler Primärstrom (RF): 12 A
Max. Kerntemperatur: 125 °C
TBSCP1-5M300 RF Oberflächenstrom Überwachung Sonde
Der TBSCP1-5M300 ist ein HF-Oberflächenstrom-Überwachungssensor, der die Tekbox-Produktpalette an kostengünstigen EMV-Vorverstärkern erweitert.
Die Sonde hat eine sehr flache Antwort von 5 MHz bis 300 MHz und ist über den Frequenzbereich von 30 kHz bis 400 MHz charakterisiert. Die TBSCP1-5M300 ist für HF-Stromüberwachungsanwendungen, die HF-Ströme messen müssen, die auf Oberflächen wie PCB-Masseflächen oder Leiterbahnen fließen, Metallebenen oder -Drähte.
Die Grundfläche der HF-Stromüberwachungssonde beträgt 40 mm x 15 mm. Die Übertragungsimpedanz beträgt -7 dB Ohm mit einer typischen 3dB Bandbreite von 5 MHz bis 300 MHz.
SPEZIFIKATIONEN
Charakteristischer Frequenzbereich: 30 kHz bis 400 MHz
Übertragungsimpedanz: -7 dB Ohm mit 3 dB Bandbreite von 5 MHz bis 300 MHz
Unterdrückung des orthogonalen Feldes: Typ. > 15 dB bis 100 MHz
Grundfläche: 40 mm x 15 mm
Stecker Typ: SMA weiblich
Primärstrom (DC - 400 Hz): 150 A
Maximaler Primärstrom (RF): 12 A
Max. Kerntemperatur: 125 °C
Geschirmte Taschen
Die TBSB-Serie der geschirmten Taschen wurde entwickelt, um Störungen aus der Umgebung während einer EMV-Messung etwa in einer TEM-Zelle oder mit einer LISN um bis zu 50dB zu unterdrücken. Die geschirmten Taschen sind eine kostengünstige Alternative zu geschirmten Zelten.
Die Taschen bestehen aus doppel-lagigem, leitfähigem Gewebe. Die Zugangsöffnung ist mit leitfähigem Klettband verschlossen, welches auch zur Abschirmung der Leitzngsdurchführung beiträgt.
Spezifikationen:
Außenabmessungen: 105 cm x 60 cm
Öffnungsmaße: Diagonal 80 cm
Abschirmung: 2 Schichten leitfähiger Gewebe
Dichtung: Leitfähiges Klettband
Filterplatte: keine
Dämpfung: ~ 50 dB im Bereich DC bis 2 GHz
Das TBSB-105/60 ist geeignet für die Tekbox LISN und die folgenden TEM-Zellen
Tekbox TBTC0
Tekbox TBTC1
Tekbox TBTC2
Geschirmte Taschen
Die TBSB-Serie der geschirmten Taschen wurde entwickelt, um Störungen aus der Umgebung während einer EMV-Messung etwa in einer TEM-Zelle oder mit einer LISN um bis zu 50dB zu unterdrücken. Die geschirmten Taschen sind eine kostengünstige Alternative zu geschirmten Zelten.
Die Taschen bestehen aus doppel-lagigem, leitfähigem Gewebe. Die Zugangsöffnung ist mit leitfähigem Klettband verschlossen, welches auch zur Abschirmung der Leitzngsdurchführung beiträgt.
Spezifikationen:
Außenabmessungen: 70 cm x 40 cm
Öffnungsmaße: Diagonal 60 cm
Abschirmung: 2 Schichten leitfähiger Gewebe
Dichtung: Leitfähiges Klettband
Dämpfung: ~ 50 dB im Bereich DC bis 2 GHz
Die TBSB-105/60 ist geeignet für die Tekbox LISN und die folgenden TEM-Zellen
Tekbox TBTC0
Tekbox TBTC1
DC-LISN-Set für Messungen nach CISPR25 inkl. LISN-Mate
Das DC-LISN-Set ist ideal zum Testen leitungsgebundener Störaussendung von Geräten mit Gleichspannungsversorgung, z. B. zur Prüfung von Baugruppen gemäß CISPR 25 im Automotive-Bereich.
Inkl. LISN-Mate zur Aufsplittung des leitungsgebundenen Störsignals in seine Gleichtakt- und differentielle Komponente. Falls Sie nicht mit der LISN-Mate arbeiten muss der HF-Ausgang der jeweils unbenutzten LISN mit 50 Ω terminiert werden.
Das Set besteht aus:
2 x 5 µH Gleichspannungs-LISN bis 10 A (TBOH01)
1 x LISN-Mate (TBLM1)
2 x Koaxialkabel (RG-223), BNC-Stecker auf BNC-Stecker, 35 cm

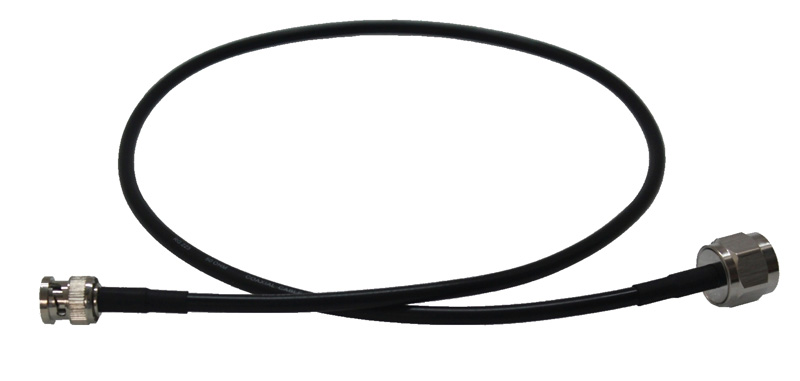

1 x Koaxialkabel (RG-58), BNC-Stecker auf N-Stecker, 75 cm
1 x 50 Ω BNC-Abschlusswiderstand, 2 W
TBBCI1-200K280 Snap-on Bulk Current Injektionssonde
Der TBBCI1-200K280 ist ein Snap-on-Bulk-Current-Injection-Sensor, der die Tekbox-Produktpalette an kostengünstigen EMV-Vorverbindungsprüfgeräten erweitert.
Der BCI-Fühler ist in erster Linie für leitungsgebundene Störfestigkeitsprüfungen im Frequenzbereich 150 kHz bis 230 MHz nach Norm IEC / EN 61000-4-6 konzipiert. Die Einfügedämpfung beträgt 8 dB für den größten Teil seiner Bandbreite und ist vollständig konform mit der Einfügedämpfung Spezifikation von IEC / EN 61000-4-6. Die Sonde ist individuell charakterisiert und im Frequenzbereich 10 kHz - 300 MHz einsetzbar. Sie kann Schweregrade 1, 2, 3 und Level X bis 30V in eine leitungsgebundene Störfestigkeitsprüfung nach IEC/EN 61000-4-6 injizieren.
Die Sonde kann auch für HF-Stromüberwachungsanwendungen verwendet werden.
Die Apertur der HF-Stromüberwachungssonde beträgt 27 mm.
Die typische Einfügedämpfung beträgt 8 dB und die typische Übertragungsimpedanz 26 dB Ohm.
SPEZIFIKATIONEN
Konformität: IEC / EN 61000-4-6 Einfügedämpfung Spezifikation für BCI Klemmen
Charakteristischer Frequenzbereich: 10 kHz bis 300 MHz
Einfügedämpfung: 8 dB typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)
Übertragungsimpedanz: 26 dB Ohm typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)
Nennleistung: Injektionsfähig für Level 1, 2, 3 und Stresslevel X bis 30V, 150 Ohm Testaufbau nach IEC/EN 61000-4-6
Max. Kerntemperatur: 80 °C
Anschlussart: N female
Durchmesser Öffnung: 27 mm
Durchmesser außen: 92 mm
TBBCI1-800K420 Snap-on Injektionssonde für Massestrom
Der TBBCI1-800K420 ist ein Snap-on-Bulk-Current-Injection-Sensor, der die Tekbox-Produktpalette an kostengünstigen EMV-Vorverbindungsprüfgeräten erweitert.
Die BCI-Sonde wurde in erster Linie für die leitungsgebundene Störfestigkeitsprüfung von Automobilprodukten im Frequenzbereich 1 MHz bis 400 MHz gemäß der Norm ISO11452-4 entwickelt. Die Einfügedämpfung beträgt 5 dB für den größten Teil seiner Bandbreite. Im Frequenzbereich 250 kHz bis 230 MHz entspricht er der Einfügedämpfung nach ISO11452-4. Die Sonde ist individuell charakterisiert und im Frequenzbereich 10 kHz - 450 MHz einsetzbar. Mit der Sonde können Schweregrade I (60mA), II (100mA, III (150mA), IV (200mA) und kundenspezifische Schweregrade V bis 350 mA injiziert werden.
Die Sonde kann auch für HF-Stromüberwachungsanwendungen verwendet werden.
Die Apertur der HF-Stromüberwachungssonde beträgt 27 mm. Die typische Einfügedämpfung beträgt 5 dB und die typische Übertragungsimpedanz 26 dB Ohm.
SPEZIFIKATIONEN
Konformität: ISO 11452-4; IEC / EN 61000-4-6 Einfügedämpfung Spezifikation für BCI Klemmen über 250 kHz
Charakterisierter Frequenzbereich: 10 kHz bis 500 MHz
Einfügedämpfung: 5 dB typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)
Übertragungsimpedanz: 29 dB Ohm typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)
Nennleistung: Injektionsfähig in den Schweregraden I, II, III, IV gemäß ISO 11452 und kundenspezifischer Stufe V bis 350 mA
Max. Kerntemperatur: 80 °C
Anschlussart: N female
Durchmesser Öffnung: 27 mm
Durchmesser außen: 92 mm
€1,718.42*
