Das SGA1021I ist ein 25 MHz Funktions-/Arbiträrwellenformgenerator für die Verwendung mit den Vierkanaloszilloskopen SDS5000X, SDS1000X-E und SDS2000X-E.
Für die Verwendung wird zusätzlich die Funktionsgeneratorsoftwareoption benötigt.
Technische Daten
Spezifikationen
SAG1021
Kanäle
1
Max. Ausgangsfrequenz
25 MHz
Abtastrate
125 MSa/s
Frequenzauflösung
1 μHz
Frequenz-Genauigkeit
±50 ppm
Vertikale Auflösung
14-bits
Amplitudenbereich
-1.5 ~ +1.5 V (50Ω) / -3 ~ +3 V (High-Z)
Wellenform Typ
Sine, Square, Ramp, pulse, Noise, DC und 45 integrierte Wellenformen
Die SAP1000 Sonde ist ein aktiver 1-GHz-Tastkopf für die Verwendung mit den SIGLENT SDS5000X-Oszilloskopen
Features
Sondenbandbreite: 1 GHz
DC-Eingangswiderstand 1 MΩ
Eingangskapazität 1,2 pF
Eingangsdynamikbereich ± 8 V
Sondenversatzbereich ± 12 V
SAPBus-Schnittstelle
Optionale 16 Kanal Logic Analyser Softwarelizenz der Siglent SDS5000X Geräteserie, welche über einfache Eingabe eines Liezenzcodes aktiviert wird.
Für diese Funktion ist das Hardwaremodul SPL2016 erforderlich.
Bei der Siglent SDS5000X-CANFD handelt es sich, um die Freischaltlizenz für die CANFD Signaldekodierungs und Triggerfunktion der SDS5000X Serie.
Software-Lizenz
Bei der FG-Software handelt es sich um eine optionale Waveform Generator-Softwarelizenz für die Geräte der Siglent SDS5000X-Serie,welche über einfache Eingabe eines Lizenzcodes aktiviert wird. Arbitrary Waveform Generator mit 1 Kanal und 25 MHz Bandbreite (Sinus) und einer Abtastrate von 125 MSa / s.
Für diese Funktion ist das Hardwaremodul SAG1021I erforderlich.

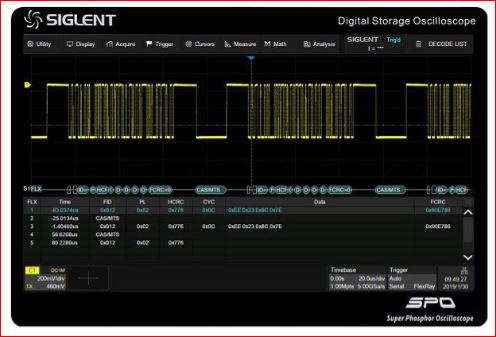

Bei der Siglent SDS5000X-FlexRay handelt es sich, um die Freischaltlizenz für die FlexRay Signaldekodierungs und Triggerfunktion der SDS5000X Serie.
Software-Lizenz
Bei der Siglent SDS5000X-I2S handelt es sich, um die Freischaltlizenz für die I2S Signaldekodierungs und Triggerfunktion der SDS5000X Serie.
Software-Lizenz
Die SDS5000X-PA Softwareoption ist für die Leistungsanalyse der SDS5000X Serie von Siglent.
Für vollständige Funktionalität ist die DF2001A Deskew-Halterung und mindestens einen Stromtastkopf erforderlich.
Das Siglent SDS5034X Speicheroszilloskop besitzt eine Bandbreite von 350-MHz und 4 analoge Kanäle. Es hat eine maximale Abtastrate von 5 GSa/s und eine Speichertiefe von 250 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den schnellen Zugriff auf die am häufigst benötigten Funktionen.
Features
Modell mit 350 MHz mit Echtzeit-Abtastrate von bis zu 5 GSa / s
4 Kanäle + EXT
SPO-Technologie
Signalerfassungsraten bis zu 110.000 Wfm / s (normaler Modus) und 480.000 Wfm / s (Sequenzmodus)
Unterstützt 256 Intensitätsstufen und Farbtemperatur-Anzeigemodi
Rekordlänge bis zu 250 Mpts
Digitales Auslösesystem
Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Intervall, Dropout, Pattern, Qualified und Video (HDTV unterstützt). Die Auslösezone (Triggerzone) vereinfacht das erweiterte Auslösen
Serial Bus Triggering und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B
Geringes Hintergrundrauschen, unterstützt Spannungsskalen von 0,5 mV / div bis 10 V / div
Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 100.000) entsprechend den vom Benutzer festgelegten Auslösebedingungen mit einer sehr kurzen Totzeit zwischen den Segmenten unterteilt, um das Qualifizierungsereignis zu erfassen
History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 100.000 Frames
Automatische Messfunktion für 39 Parameter, unterstützt Statistiken mit Histogramm, Gating-Messung, Math-Messung, History-Messung und Ref-Messung
25 MHz-Funktions- / Arbiträrsignalgenerator, eingebaute mehrere vordefinierte Signalverläufe
Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 * 600; Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten
Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11, Telnet, Buchse, Web), Pass / Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA-Ausgang
Der integrierte Webserver unterstützt die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers
Unterstützt SCPI-Fernbedienungsbefehle
echnische Daten
Gerätespezifikation
SDS5054X
SDS5034X
SDS5104X
Bandbreite
500 MHz
350 MHz
1 GHz
Kanäle
4+EXT
4+EXT
4+EXT
maximale Abtastrate
5 GSa/s (single Channel)
2,5 GSa/s (dual Channel)
5 GSa/s (single Channel)
2,5 GSa/s (dual Channel)
5 GSa/s (single Channel)
2,5 GSa/s (dual Channel)
Signalerfassungsrate
110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode)
110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode)
110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode)
Speichertiefe
250 Mpts (single Channel)
125 Mpts (dual channel)
250 Mpts (single Channel)
125 Mpts (dual channel)
250 Mpts (single Channel)
125 Mpts (dual channel)
Display
10,1 Zoll LCD "1024*600"
10,1 Zoll LCD "1024*600"
10,1 Zoll LCD "1024*600"
Das Siglent SDS5054X Speicheroszilloskop besitzt eine Bandbreite von 500-MHz und 4 analoge Kanäle. Es hat eine maximale Abtastrate von 5 GSa/s und eine Speichertiefe von 250 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den schnellen Zugriff auf die am häufigst benötigten Funktionen.
Features
Modell 500 MHz mit Echtzeit-Abtastrate von bis zu 5 GSa / s
4 Kanäle + EXT
SPO-Technologie
Signalerfassungsraten bis zu 110.000 Wfm / s (normaler Modus) und 480.000 Wfm / s (Sequenzmodus)
Unterstützt 256 Intensitätsstufen und Farbtemperatur-Anzeigemodi
Rekordlänge bis zu 250 Mpts
Digitales Auslösesystem
Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Intervall, Dropout, Pattern, Qualified und Video (HDTV unterstützt). Die Auslösezone (Triggerzone) vereinfacht das erweiterte Auslösen
Serial Bus Triggering und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B
Geringes Hintergrundrauschen, unterstützt Spannungsskalen von 0,5 mV / div bis 10 V / div
Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 100.000) entsprechend den vom Benutzer festgelegten Auslösebedingungen mit einer sehr kurzen Totzeit zwischen den Segmenten unterteilt, um das Qualifizierungsereignis zu erfassen
History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 100.000 Frames
Automatische Messfunktion für 39 Parameter, unterstützt Statistiken mit Histogramm, Gating-Messung, Math-Messung, History-Messung und Ref-Messung
25 MHz-Funktions- / Arbiträrsignalgenerator, eingebaute mehrere vordefinierte Signalverläufe
Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 * 600; Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten
Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11, Telnet, Buchse, Web), Pass / Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA-Ausgang
Der integrierte Webserver unterstützt die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers
Unterstützt SCPI-Fernbedienungsbefehle
Technische Daten
Gerätespezifikation
SDS5054X
SDS5034X
SDS5104X
Bandbreite
500 MHz
350 MHz
1 GHz
Kanäle
4+EXT
4+EXT
4+EXT
maximale Abtastrate
5 GSa/s (single Channel)
2,5 GSa/s (dual Channel)
5 GSa/s (single Channel)
2,5 GSa/s (dual Channel)
5 GSa/s (single Channel)
2,5 GSa/s (dual Channel)
Signalerfassungsrate
110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode)
110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode)
110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode)
Speichertiefe
250 Mpts (single Channel)
125 Mpts (dual channel)
250 Mpts (single Channel)
125 Mpts (dual channel)
250 Mpts (single Channel)
125 Mpts (dual channel)
Display
10,1 Zoll LCD "1024*600"
10,1 Zoll LCD "1024*600"
10,1 Zoll LCD "1024*600"
Das Siglent SDS5104X Speicheroszilloskop besitzt eine Bandbreite von 1-GHz und 4 analoge Kanäle. Es hat eine maximale Abtastrate von 5 GSa/s und eine Speichertiefe von 250 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den schnellen Zugriff auf die am häufigst benötigten Funktionen..
Features
Modelle mit 1 GHz, 500 MHz und 350 MHz mit Echtzeit-Abtastrate von bis zu 5 GSa / s
4 Kanäle + EXT
SPO-Technologie
Signalerfassungsraten bis zu 110.000 Wfm / s (normaler Modus) und 480.000 Wfm / s (Sequenzmodus)
Unterstützt 256 Intensitätsstufen und Farbtemperatur-Anzeigemodi
Rekordlänge bis zu 250 Mpts
Digitales Auslösesystem
Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Intervall, Dropout, Pattern, Qualified und Video (HDTV unterstützt). Die Auslösezone (Triggerzone) vereinfacht das erweiterte Auslösen
Serial Bus Triggering und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B
Geringes Hintergrundrauschen, unterstützt Spannungsskalen von 0,5 mV / div bis 10 V / div
Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 100.000) entsprechend den vom Benutzer festgelegten Auslösebedingungen mit einer sehr kurzen Totzeit zwischen den Segmenten unterteilt, um das Qualifizierungsereignis zu erfassen
History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 100.000 Frames
Automatische Messfunktion für 39 Parameter, unterstützt Statistiken mit Histogramm, Gating-Messung, Math-Messung, History-Messung und Ref-Messung
25 MHz-Funktions- / Arbiträrsignalgenerator, eingebaute mehrere vordefinierte Signalverläufe
Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 * 600; Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten
Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11, Telnet, Buchse, Web), Pass / Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA-Ausgang
Der integrierte Webserver unterstützt die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers
Unterstützt SCPI-Fernbedienungsbefehle
Technische Daten
Gerätespezifikation
SDS5054X
SDS5034X
SDS5104X
Bandbreite
500 MHz
350 MHz
1 GHz
Kanäle
4+EXT
4+EXT
4+EXT
maximale Abtastrate
5 GSa/s (single Channel)
2,5 GSa/s (dual Channel)
5 GSa/s (single Channel)
2,5 GSa/s (dual Channel)
5 GSa/s (single Channel)
2,5 GSa/s (dual Channel)
Signalerfassungsrate
110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode)
110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode)
110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode)
Speichertiefe
250 Mpts (single Channel)
125 Mpts (dual channel)
250 Mpts (single Channel)
125 Mpts (dual channel)
250 Mpts (single Channel)
125 Mpts (dual channel)
Display
10,1 Zoll LCD "1024*600"
10,1 Zoll LCD "1024*600"
10,1 Zoll LCD "1024*600"
Das SPL2016 ist Logic Probe Hardware-Kit für die Oszilloskope der Serie SDS6000L, SDS5000X, SDS2000X HD und SDS2000 Plus. Für das Oszilloskop ist der Lizenzaktivierungsschlüssel 16LA der jeweiligen Serie erforderlich, um die MSO-Option verwenden zu können.
Technische Daten
Spezifikationen
SPL2016
Kanäle
16
Eingangsimpedanz
100 KΩ||8 pF
Max. Eingangsspannung
±50 V peak
Schwellenwert-Gruppierungen
Pod 2: D15-D8 Pod 1: D7-D0
Auswahl der Schwellenwerte
TTL (1.5 V), COMS (2.5 V), 3.3 V_LVCOMS (1.65 V), 2.5 V_LVCOS (1.25 V)
Benutzerdefinierter Schwellenwertbereich
±3 V in 10 mv steps
Schwellenwert-Genauigkeit
±(3%*Threshold+200 mv)
Eingangsdynamikbereich
±20 V
Min. Eingangsspannungsschwankung
800 mVpp
Max. Eingangsfrequenz
Probe: 150 MHz Line: 50 MHz
Min. Erkennbare Impulsbreite
3.3 ns
Kanalverschiebung
±(1 digitales Abtastintervall)
